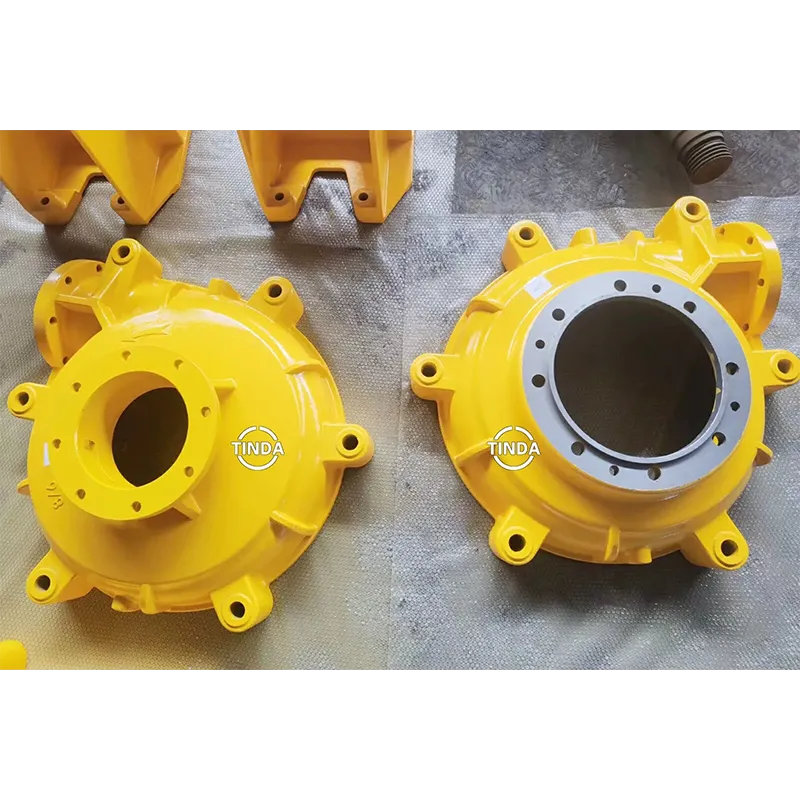

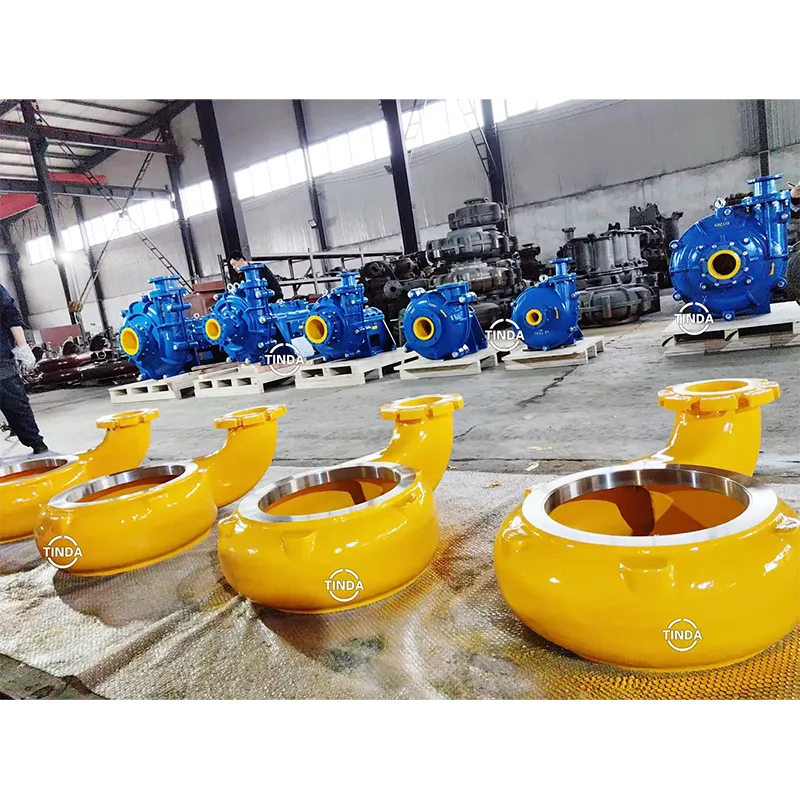

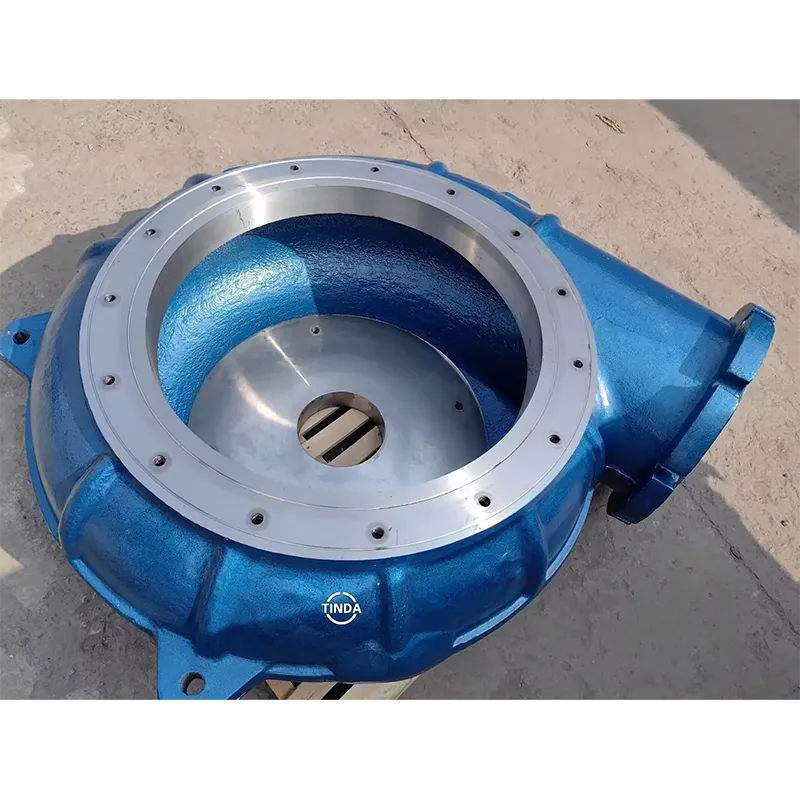

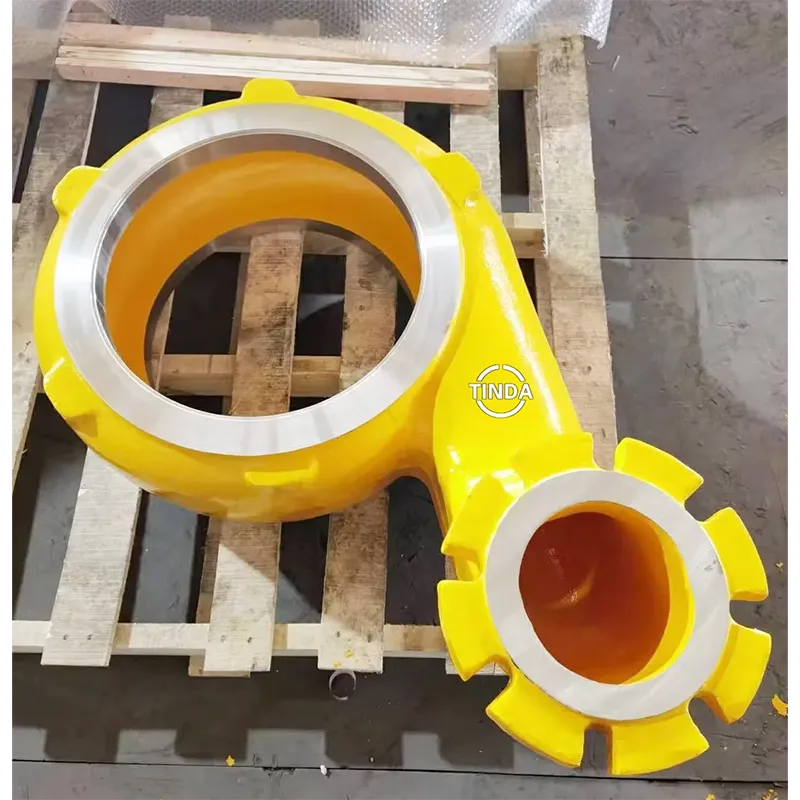

Корпус шламового насоса

Материал и конструктивные характеристики корпуса шламового насоса Tinda： Корпус шламового насоса является основным компонентом насоса, поддерживающим давление. Его конструкция и выбор материала напрямую определяют производительность и срок службы насоса. Корпуса шламовых насосов Tinda в основ...

Отправить заявку

    

Описание

маркер

Материал и конструктивные характеристики корпуса шламового насоса Tinda：

Корпус шламового насоса является основным компонентом насоса, поддерживающим давление. Его конструкция и выбор материала напрямую определяют производительность и срок службы насоса. Корпуса шламовых насосов Tinda в основном изготавливаются из следующих конструкций и материалов:

Структурный дизайн

Конструкция с двойным корпусом : В обычных шламовых насосах (таких как серии ZJ и TH ) используется двухслойная металлическая конструкция с вертикально разделенным корпусом, плотно скрепленным болтами. Такая конструкция отделяет корпус насоса от крышки, позволяя заменять гильзу независимо, что значительно снижает затраты на техническое обслуживание.

Модульная конструкция : Розетку можно поворачивать в восемь различных положений с интервалом 45 °, что значительно повышает гибкость установки на месте. Корпус насоса оснащен стопором и болтовым соединением кронштейна для обеспечения стабильности работы.

Система уплотнения :

Между крыльчаткой и задней защитной пластиной предусмотрено лабиринтное уплотнение для уменьшения утечки суспензии в сальниковую коробку.
Используйте комбинацию динамического уплотнения, уплотнительной прокладки или механического уплотнения
Конструкция задней лопасти рабочего колеса позволяет своевременно отводить шлам с обратным потоком, повышать объемный расход и уменьшать эрозию.

Выбор материала

часть	Дополнительные материалы	характеристика	применимых сценариев
корпус	из	Сверхвысокая прочность	Высокое давление или особые условия работы
Подкладка	Высокохромистый сплав (Cr27)	Твердость HRC58-62, высокая износостойкость	Тяжелые абразивные условия
Подкладка	из	Устойчивость к коррозии, хорошая эластичность	В кислой среде или в условиях работы без острых частиц,

Корпус шламового насоса Tinda по сравнению с корпусом обычного насоса:

Корпус шламового насоса значительно превосходит обычные корпуса насосов во многих аспектах благодаря особой конструкции и выбранному материалу:

Исключительный срок службы :

Футеровка из высокохромистого сплава (Cr27) имеет твердость HRC58-62 и износостойкость в 2-4 раза выше, чем у обычных материалов
Конструкция двойного корпуса насоса позволяет заменять гильзу отдельно, а наружный корпус использовать повторно, что значительно снижает стоимость всего жизненного цикла
Пример Синьцзянской группы цветных металлов показывает, что высококачественные шламовые насосы могут непрерывно работать в течение 8 месяцев без замены лопастей.

Отличные показатели герметизации :

Конструкция уплотнения лабиринтного зазора снижает утечку более чем на 70%
Комбинация обратных лопастей с несколькими уплотнениями + гидрозатворное кольцо + наполнитель эффективно предотвращает попадание воздуха и вытекание суспензии
Специальное уплотнительное устройство вала для удовлетворения различных условий работы

Превосходная адаптивность :

Выпускное отверстие спроектировано с 8 регулируемыми углами наклона для удовлетворения потребностей сложной компоновки трубопровода
Широкий выбор материалов, может работать с кислотными и щелочными средами со значением рН 1-13
Высокая прочность конструкции, выдерживает транспортировку высокотемпературной среды при температуре 150 ℃

Простота обслуживания :

Конструкция с вертикальным разделением сокращает время технического обслуживания более чем на 50%
Оснащен специальным демонтажным кольцом, позволяющим избежать явления перерезания вала, характерного для традиционных насосов
Подшипниковый узел может быть разобран целиком, чтобы упростить процесс технического обслуживания

Высокоэффективное энергопотребление :

Оптимизированная для CFD конструкция проточного канала снижает энергопотребление насосов объемом 800 м3/ ч на 18%
Зазор между крыльчаткой и защитной пластиной точно регулируется на уровне 0,5-1 мм для обеспечения эффективной работы
Объемный КПД более чем на 30% выше, чем у обычных насосов

Корпус шламового насоса Tinda в различных сценариях применения:

Месторождение полезных ископаемых

В высокоабразивных условиях работы, таких как транспортировка хвостов, корпус шламового насоса обладает уникальными преимуществами:

Облицовка из материала Cr27 обеспечивает 20 000 часов безотказной работы
Двойная конструкция корпуса насоса эффективно противостоит непрерывному воздействию частиц руды
После того, как им воспользовалась металлическая шахта, частота замены насоса была увеличена с 3 месяцев до 2 лет.

Энергетика

В жестких условиях эксплуатации систем золоотделения тепловых электростанций:

Может перерабатывать золу с ежедневным расходом 8000 м3
Насосы с керамической футеровкой соответствуют требованиям к напору высотой 120 метров
Устойчив к коррозии в растворе серной кислоты с рН ≥ 4 в системе десульфурации

Металлургическая промышленность

Очистка высокотемпературных стальных шлаков и агрессивных сточных вод:

Трехступенчатая насосная группа выдерживает воздействие высокотемпературного стального шлака при температуре 150 ℃
Производительность обработки достигает 220 т / ч, что на 60% выше, чем у традиционных насосов
Двухслойная облицовка из нержавеющей стали белого цвета устойчива к коррозии ионами тяжелых металлов

Промывка угля

Транспортировка угольного шлама высокой концентрации:

Концентрация обработки может достигать 45%-60%
Резиновая прокладка для защиты от износа мелких частиц в угольной суспензии
Горизонтальная конструкция, подходящая для использования с фильтр-прессом

Инженерия защиты окружающей среды

Десульфуризация дымовых газов и очистка сточных вод:

Срок службы может достигать более 5 лет
Материал A49 устойчив к воздействию раствора серной кислоты с рН ≥ 4
Вертикальные насосы подходят для установки в ограниченных пространствах

Корпус шламового насоса Tinda делает его предпочтительным оборудованием для работы в тяжелых условиях. Благодаря инновационным материалам и оптимизации конструкции он постоянно преодолевает ограничения по производительности и обеспечивает надежные решения для транспортировки твердых и жидких материалов в различных областях промышленности.
