Комплексный Технический анализ и руководство по применению многоступенчатого насоса Tinda
Структура и принцип работы:
Многоступенчатый насос Tinda - это высокоэффективный центробежный насос, в котором используется конструкция серии многоступенчатых крыльчаток . Его основная конструкция состоит из входной секции, средней секции и выходной секции, соединенных соединительными стержнями. К основным компонентам относятся:
Система крыльчатки :
- Принять многоступенчатую конструкцию серии крыльчаток (обычно 2-15 ступеней)
- Каждое рабочее колесо статически сбалансировано и имеет гладкие внутреннюю и наружную поверхности для снижения потерь на трение о воду.
- Материал опционально чугун или нержавеющая сталь (304 /316L)
Конструкция насоса:
- Секция впуска воды, средняя секция и секция выпуска воды составляют основной корпус насоса
- Горизонтальная разъемная конструкция для удобства осмотра и обслуживания
- На внутренней кромке корпуса насоса установлено уплотнительное кольцо (зазор поддерживается на уровне 0,25 ~1,10 мм)
Трансмиссия :
- Вал из высококачественной углеродистой стали передает мощность
- Подшипники представляют собой подшипники качения (смазка) или скольжения (масло)
- Рабочий диапазон температуры подшипника 60-85℃
Уплотнительное устройство :
- Уплотнительное уплотнение или торцевое уплотнение опционально
- Оснащен водяным уплотнительным кольцом и системой охлаждения
- Утечка из торцевого механического уплотнения ≤0,01 мл/ч
Принцип действия основан на центробежной силе: жидкость поступает во всасывающее отверстие насоса и непрерывно нагнетается несколькими ступенями рабочего колеса, каждая ступень увеличивает напор на 15-30 метров, прежде чем в конечном итоге выпускается под высоким давлением через выпускную секцию. Такая конструкция позволяет многоступенчатым насосам Tinda достигать производительности напора до 800 метров на единицу.
Основные технические параметры и эксплуатационные характеристики:
Основные технические параметры
Технические параметры многоступенчатых насосов Tinda охватывают широкий спектр требований к применению:
| Категория параметров | Диапазон параметров | Техническое описание |
| Диапазон расхода | 8 ~ 850 м3/ ч | Удовлетворяет потребности транспортировки больших объемов |
| Подъем | до 800 м | Высокий напор достигается за счет последовательного соединения нескольких рабочих колес |
| Рабочая температура | от -30 ℃ до 130 ℃ | Рабочее давление |
| из специальных материалов может быть увеличено до 300 ℃ | .2,5 МПа | Стабильная работа в условиях высокого давления |
| Допустимая скорость | Максимум 2950 об/мин | Модели из алюминиевого сплава имеют более высокие скорости |
| Эффективность передачи | до 98,7% | Минимальные потери энергии и значительный эффект энергосбережения |
Основные преимущества в производительности
Многоступенчатые насосы Tinda демонстрируют отличные эксплуатационные характеристики во многих аспектах промышленного применения:
Высокая грузоподъемность :
- Достигайте одноступенчатого наложения головок за счет последовательного соединения нескольких рабочих колес
- Общая высота подъема может достигать более 500 м, а специальные модели - 800 м
- Удовлетворяет высоким требованиям к грузоподъемности, таким как водоснабжение сверхвысоких зданий и дренаж шахт
Высокая эффективность и энергосбережение :
- Принять оптимизированную гидравлическую конструкцию (высокоэффективное рабочее колесо, направляющий кожух)
- КПД на 8-12% выше, чем у традиционных многоступенчатых насосов
- Годовая экономия электроэнергии может достигать 12 000 кВт*ч (на примере 10-ступенчатого насоса)
Компактная конструкция :
- Вертикальный многоступенчатый насос занимает всего 1/3 площади горизонтального насоса с таким же напором.
- Подходит для небольших помещений, таких как подземные насосные станции и палубы судов
- Интегрированная конструкция двигателя и корпуса насоса экономит место при установке
Различные материалы :
- Материалом корпуса насоса может быть чугун (HT200) или нержавеющая сталь (304 / 316L)
- Возможность адаптации к пресной, морской воде и агрессивным средам
- Износостойкая конструкция позволяет работать со средами с содержанием твердых веществ до 5%
Типичные сценарии применения:
Многоступенчатые насосы Tinda широко используются во многих отраслях промышленности благодаря высокому напору, большому расходу и стабильной работе:
Городское водоснабжение и водоотведение
- Водоснабжение высотных зданий : В шанхайской башне (632 м) используется модель напора 600 м с регулируемой частотой вращения для достижения бесступенчатой регулировки скорости 0-100%.
- Муниципальная дренажная система : обрабатывает большие объемы дождевой воды и сточных вод с ежедневной производительностью до 8000 м3
- Водопроводное сооружение : Водопроводное сооружение в городе уровня префектуры выбрало в качестве водозаборного насоса модель с расходом 2,880 м3 / ч.
Промышленная циркуляционная система
- Циркуляция электростанции : тепловая электростанция мощностью 300 МВт, оснащенная насосом питательной воды для котлов высокого давления типа DG, давление 18 МПа
- Охлаждение сталелитейного завода : система циркуляции охлаждающей воды доменных печей и конвертеров
- Химический процесс : атмосферно-вакуумная установка нефтеперерабатывающего завода транспортирует сырую нефть в 300-метровый резервуар высокого уровня с термостойкостью 400 ° C.
Горнодобывающая промышленность и сельское хозяйство
- Дренаж шахты : подземный дренаж золотодобычи (подъем 500 м) с использованием износостойких многоступенчатых насосов, рабочие колеса изготовлены из высокохромистого сплава (твердость ≥ HRC62)
- Сельскохозяйственное орошение : В проекте капельного орошения мощностью 200 000 млн. му в хлопководческом регионе Синьцзяна используется модель производительностью 1260 м3 / ч.
- Проекты по охране водных ресурсов : Проект отвода воды с юга на Север и другие проекты межбассейнового отвода воды
Руководство по выбору и техническому обслуживанию:
Ключевые моменты научного отбора
Для различных сценариев применения при выборе многоступенчатых насосов Tinda необходимо учитывать следующие факторы:
Соответствие параметров процесса :
- Рассчитайте требования к расходу, напору, давлению и температуре устройства
- Убедитесь, что рабочая точка находится в зоне высокой эффективности насоса (обычно 70-120% от оптимальной точки эффективности)
- Запас NPSH, необходимый для легко испаряющихся жидкостей, составляет ≥1,3 раза
Адаптация характеристик носителя :
- Агрессивные среды: выбирайте нержавеющую сталь 316L + фторопластовую облицовку
- Содержит твердые частицы: износостойкая конструкция, материал крыльчатки заменен на высокохромистый сплав
- Условия высоких температур: дуплексная конструкция из нержавеющей стали + воздушный подшипник
Рекомендации по среде установки :
- При ограниченном пространстве выбирайте вертикальный или компактный дизайн
- При установке на открытом воздухе учитывайте степень защиты двигателя (не менее IP54)
- Выберите двигатель с постоянными магнитами для регулирования частоты (экономия энергии 30-50%)
Многоступенчатые насосы Tinda предлагают эффективные и стабильные решения для подачи жидкости для различных применений с высокой грузоподъемностью благодаря инновационной конструкции многоступенчатого рабочего колеса и надежной механической конструкции. Правильный выбор и стандартизированное техническое обслуживание являются ключом к полному использованию их эксплуатационных преимуществ и продлению срока службы.
связаться с нами
Сопутствующие популярные продукты

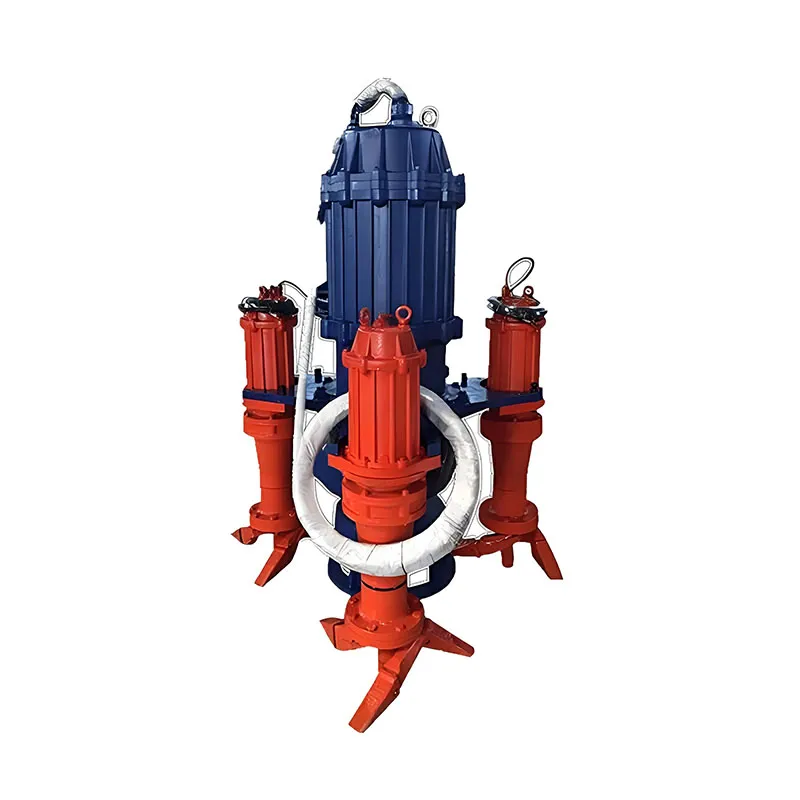

Электрический погружной шламовый насос
