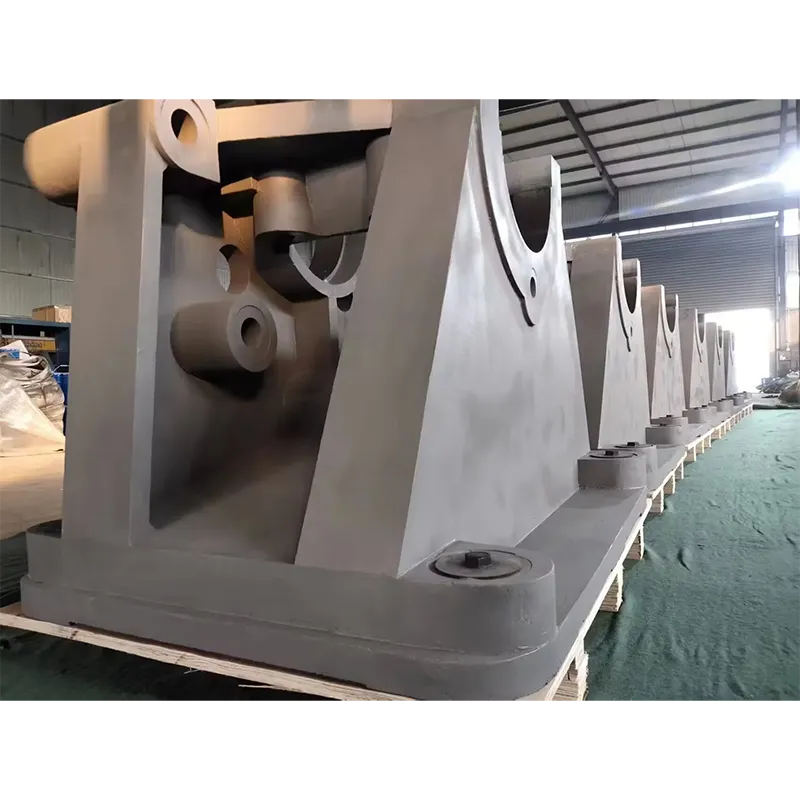

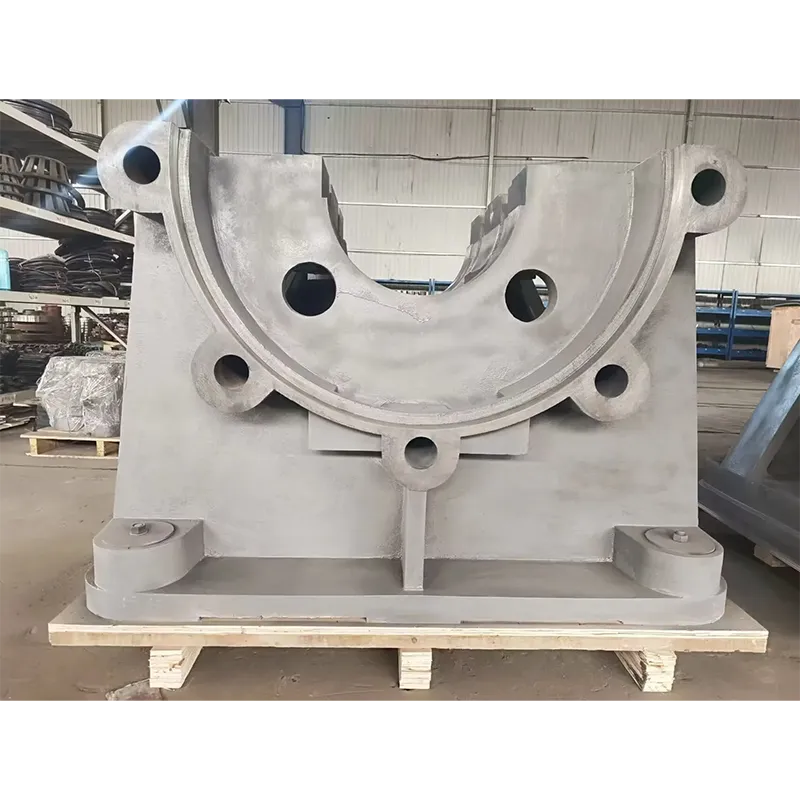

Основание насоса
Основное определение и основные функции кронштейна шламового насоса： Кронштейн шламового насоса является ключевым поддерживающим компонентом системы передачи шламового насоса и играет важную роль в соединении корпуса насоса и приводного устройства. Его основные функции можно резюмировать след...
Описание
маркер
Основное определение и основные функции кронштейна шламового насоса：
Кронштейн шламового насоса является ключевым поддерживающим компонентом системы передачи шламового насоса и играет важную роль в соединении корпуса насоса и приводного устройства. Его основные функции можно резюмировать следующим образом:
Опора конструкции : Являясь основным несущим элементом насоса, кронштейн выдерживает весь вес насоса, а также различные динамические нагрузки, возникающие в процессе эксплуатации. Прочность конструкции напрямую влияет на общую стабильность насоса.
Крепление подшипника : В кронштейне установлен корпус подшипника, который фиксирует и поддерживает подшипниковый узел, обеспечивая стабильность при работе на высоких скоростях и снижая вибрацию и шум. Высококачественные кронштейны могут увеличить срок службы подшипников более чем на 30%.
Центровка вала : Кронштейн с точно обработанными монтажными поверхностями обеспечивает строгую центровку вала насоса и вала двигателя, устраняя дополнительные нагрузки и вибрацию, вызванные несоосностью. Согласно статистике, хорошая центровка позволяет снизить энергопотребление на 15-20%.
Баланс усилий : оптимизированная конструкция кронштейна распределяет радиальные и осевые усилия, создаваемые крыльчаткой, равномерно распределяя их на подшипники и предотвращая локальную перегрузку. Современные кронштейны шламовых насосов позволяют добиться равномерности радиального усилия, превышающей 90%.
Интегрированная система смазки : Конструкция кронштейна включает в себя систему смазки, позволяющую использовать либо масло, либо пластичную смазку, в зависимости от типа подшипника, для обеспечения длительной и стабильной работы. Кронштейны, смазываемые маслом, обычно оснащены смотровым стеклом для определения уровня масла и сливным отверстием.

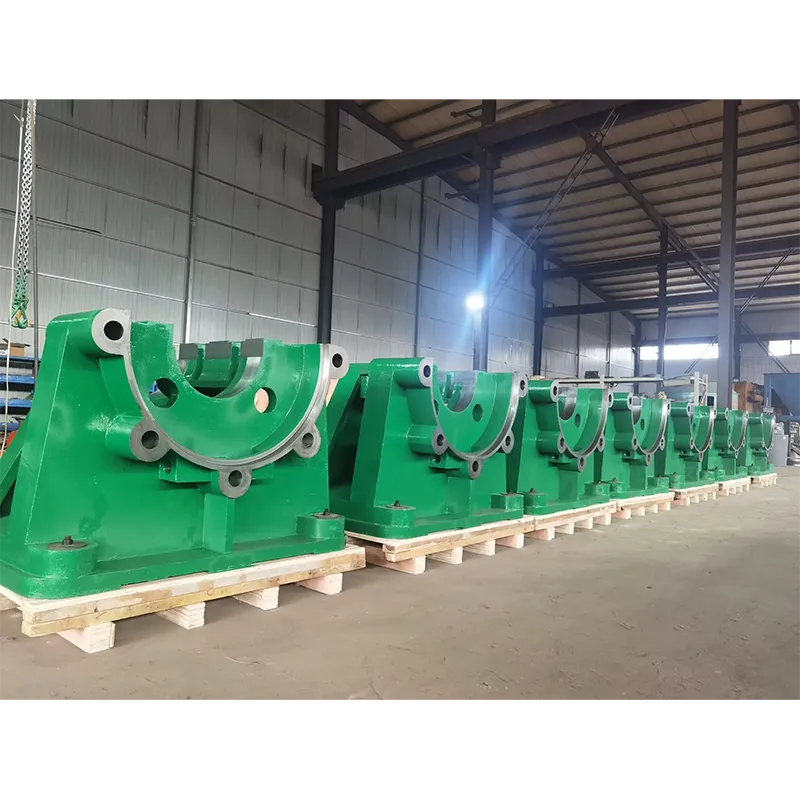

Конструкция и выбор материала кронштейна шламового насоса:
Основные структурные формы
Существует две типичные конструкции кронштейнов шламовых насосов:
| Тип конструкции | Особенности | применимых сценариев |
| Горизонтальное центральное отверстие | Разделено горизонтально вдоль оси на две части, верхнюю и нижнюю, для удобства обслуживания подшипника | Шламовые насосы большого и среднего размера, требующие частого обслуживания |
| Цилиндрическая конструкция | Общая цилиндрическая конструкция, компактная конструкция и хорошая жесткость | Небольшие шламовые насосы для установки в условиях ограниченного пространства |
Обычные шламовые насосы, такие как тип ZJ, в основном имеют горизонтальную разъемную конструкцию корпуса и в основном состоят из следующих компонентов:
- Корпус кронштейна и крышка кронштейна: составляют основную несущую конструкцию
- Подшипниковая коробка: удерживает подшипниковый узел
- Сальник подшипника: зафиксируйте положение подшипника
- Стопорное кольцо и гайка: компоненты для осевого позиционирования
- Сальник и влагозащищающая пластина: устройство для защиты уплотнения
- Разборное кольцо: легко разбирается целиком для технического обслуживания
Материалы и характеристики
Кронштейн Tinda в основном учитывает прочность, жесткость и коррозионную стойкость:
| Тип материала | характеристика | Типичные области применения |
| литая сталь | сверхвысокой прочности, может быть восстановлена сваркой | В особых условиях работы под высоким давлением или в агрессивных средах |
Стоит отметить, что кронштейн, как непротекающий компонент, обычно не считается изнашиваемой деталью и может прослужить много лет без замены при нормальных условиях эксплуатации. Данные, полученные от насосов Tinda , показывают, что средний срок службы кронштейнов составляет 8-10 лет.
Технические преимущества и эксплуатационные характеристики кронштейна шламового насоса:
Кронштейн для шламового насоса Tinda обладает значительными преимуществами во многих аспектах благодаря тщательной конструкции:
Технология продления срока службы подшипников :
- Гидравлическая конструкция, оптимизированная для CFD, снижает ненормальные радиальные усилия
- Гнезда подшипников, подвергнутые прецизионной обработке, обеспечивают точность установки подшипников
- Встроенные каналы охлаждения или внешняя система охлаждения для контроля температуры подшипника
- Измеренный срок службы подшипников определенного типа насосов был увеличен с 4000 часов до 12000 часов
Технология контроля вибрации :
- Конструкция ребер повышает жесткость конструкции и уменьшает резонанс
- Проверка динамического баланса обеспечивает бесперебойную работу
- Величину вибрации можно регулировать ниже 2,8 мм/с (стандарт ISO10816)
Удобная в обслуживании конструкция :
- Горизонтальная разъемная конструкция сокращает время проверки подшипников на 50%
- Специальное разборное кольцо позволяет избежать явления перерезания вала, характерного для традиционных насосов
- Подшипниковый узел можно разобрать целиком, чтобы упростить процесс технического обслуживания
Оптимизация системы смазки:
- Модели с масляной смазкой оснащены визуальным датчиком уровня масла и магнитной сливной пробкой
- Модели, смазываемые консистентной смазкой, имеют предварительно установленные смазочные ниппели и каналы для отвода консистентной смазки
- Конструкция с двойным уплотнением предотвращает утечку смазки
Контроль термической деформации :
- Симметричная конструкция для сбалансированного распределения тепла
- Материалы с высокой теплопроводностью ускоряют отвод тепла
- Измеренная рабочая температура на 15-20 ℃ ниже, чем у традиционных конструкций
Координационная связь между кронштейном и другими ключевыми компонентами:

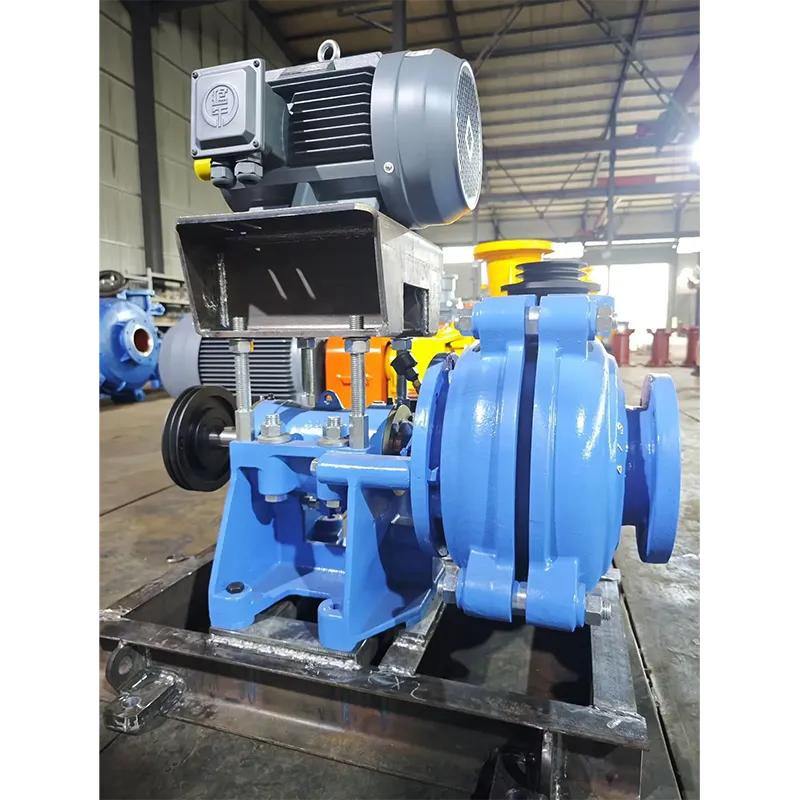

Кронштейн шламового насоса является ключевым компонентом, соединяющим верхнюю и нижнюю части и точно сочетающимся с другими частями насоса:
Соединение с корпусом насоса :
- Обеспечьте точность установки за счет позиционирования стопора и затягивания болтов
- Соединительная поверхность точно обработана с погрешностью плоскостности ≤0,05 мм
- Запатентованная конструкция позволяет извлекать кронштейн и корпус насоса целиком, упрощая техническое обслуживание
Интеграция подшипниковой системы :
- Зазор в подшипнике точно регулируется на уровне 0,03-0,05 мм
- Радиально-упорные подшипники используются парами с регулируемым предварительным натягом
- Процесс усадки обеспечивает сборку подшипников и валов без потерь
Соответствие уплотнений вала:
- Формирование синергетической защиты с помощью механического уплотнения или уплотнительной пломбы
- Конструкция водоудерживающей пластины предотвращает попадание суспензии в камеру подшипника
- Измеренный срок службы уплотнений определенной модели увеличивается до 8000 часов
Рычажное устройство системы охлаждения :
- Встроенный последовательно канал охлаждающей воды и насосная система охлаждения
- Внешний охладитель является дополнительным для работы в условиях высоких температур
- Предустановленная точка контроля температуры для облегчения интеллектуального преобразования
Стыковка со стороны водителя :
- Регулировка центрирования муфты ±0,5 мм
- Клиноременный привод, оснащенный механизмом регулировки натяжения
- Стандартизация интерфейса адаптера частотно-регулируемого привода
Кронштейн для шламового насоса Tinda в различных отраслях промышленности:
Месторождение полезных ископаемых
В тяжелых условиях работы, таких как транспортировка хвостов, кронштейн имеет особую ценность:
- На металлургическом руднике используются насосы для перекачки материалов Tinda- Cr27 с кронштейнами QT500, которые обеспечивают 20 000 часов работы без капитального ремонта
- Температура подшипника стабильно остается ниже 65 ° C, а величина вибрации составляет ≤2,5 мм / с
- Конструкция кронштейна выдерживает непрерывные удары и вибрацию частиц руды
Энергетика
Особые требования к кронштейнам в системах золоотделения тепловых электростанций:
- Соответствующий насос с керамической футеровкой для удовлетворения потребности в напоре высотой 120 метров
- Конструкция двойной системы охлаждения адаптируется к условиям работы с золой при высоких температурах
- Рекорд стабильной работы по переработке 8000 м3 золы в сутки
Металлургическая промышленность
Производительность при транспортировке высокотемпературного шлака:
- Трехступенчатая насосная группа способна выдерживать высокую температуру окружающей среды - 150 ℃
- Специальная конструкция теплового барьера снижает теплопроводность
- Стабильная опора с производительностью обработки 220 т/ч
Промывка угля
Основные опоры системы циркуляции угольного шлама:
- Долгосрочная стабильная работа с 45-60% высококонцентрированной угольной суспензией
- Взрывозащищенная конструкция соответствует требованиям безопасности угольных шахт
- Модульная конструкция адаптируется к различным процессам стирки
Инженерия защиты окружающей среды
Десульфуризация дымовых газов и других агрессивных сред:
- Двухслойное антикоррозийное покрытие для работы в кислотных и щелочных средах
- Компактная конструкция кронштейна вертикального насоса
- Проверка срока службы более 5 лет
Кронштейны для шламовых насосов Tinda , известные как "невидимые герои", обеспечивают надежную поддержку для различных отраслей промышленности благодаря инновационным материалам и оптимизации конструкции. С развитием интеллектуальных технологий в будущем в кронштейны будет встроено больше датчиков, позволяющих осуществлять мониторинг состояния и прогнозируемое техническое обслуживание, что еще больше продлит срок службы оборудования и повысит эффективность эксплуатации.
