Почему детали шламового насоса нуждаются в термической обработке?
2025-11-17
Основным материалом шламовых насосов является износостойкая легированная сталь марки A05. Процесс ее термообработки, благодаря точному контролю параметров нагрева, выдержки и охлаждения, повышает твердость и износостойкость при сохранении ударной вязкости, обеспечивая стабильную работу насоса в условиях повышенного износа. Ниже приводится краткое описание процесса термообработки стали марки А05:
I. Этапы термообработки сердцевины

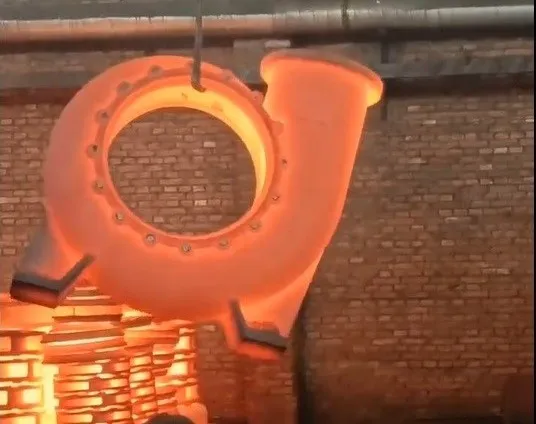

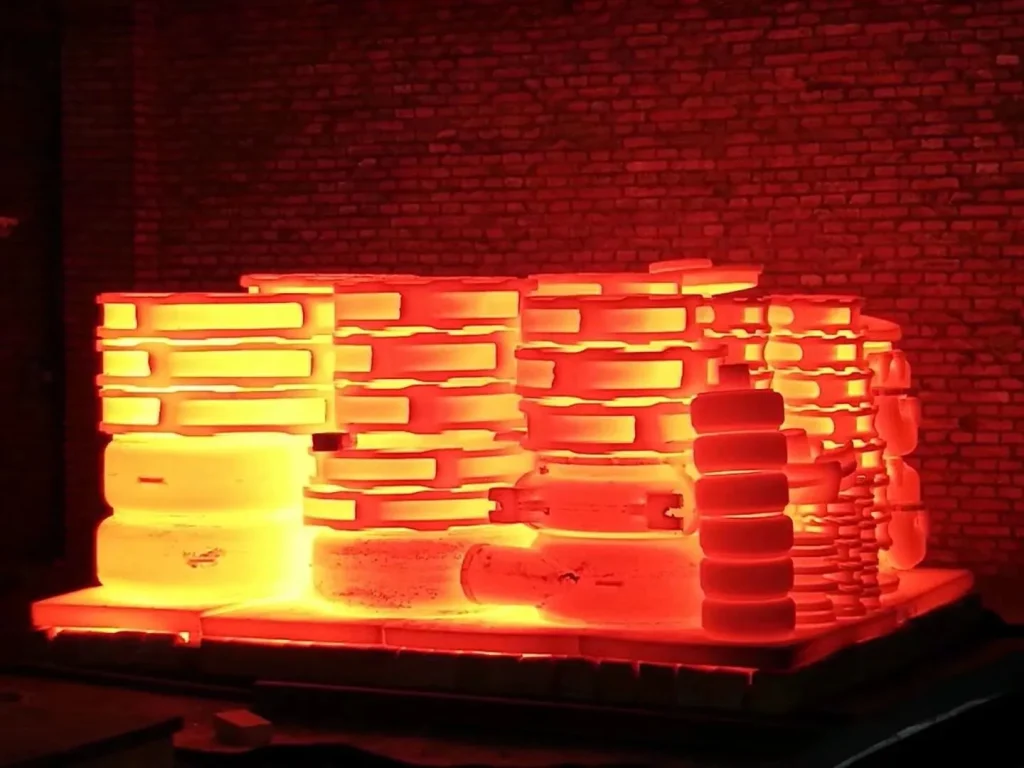

Закалка
Температура нагрева: Контролируется на 30-50°c выше точки фазового превращения Ac3 (обычно 850-880°C) для обеспечения полной аустенитизации.
Время выдержки: регулируется в зависимости от толщины заготовки, что обеспечивает равномерность температуры и предотвращает локальный перегрев.
Способ охлаждения: Быстрое охлаждение с использованием масла или воды для получения мартенситной матрицы высокой твердости, достигающей твердости 58-62 HRC.
Закалка
Температурный диапазон: Выбор средне-низкого температурного режима отпуска (400-720℃) для устранения внутренних напряжений при закалке и регулировки ударной вязкости.
Время выдержки: увеличено до нескольких часов для обеспечения стабильного распределения карбида и повышения ударопрочности.
Обработка старением
Выдержка при температуре 80-200℃ в течение 5-20 часов дополнительно стабилизирует микроструктуру и снижает риск деформации.
II. Технологические характеристики и оптимизация
Совместимость материалов: Сталь A05 имеет высокое содержание хрома, что требует строгого контроля температуры закалки во избежание образования трещин. Для обеспечения баланса твердости и ударной вязкости необходим узкий температурный диапазон отпуска.
Контроль качества: очень важно следить за равномерностью температуры в печи в режиме реального времени. Скорость охлаждения необходимо регулировать поэтапно (например, воздушное охлаждение, за которым следует масляное охлаждение), чтобы предотвратить деформацию и растрескивание.
Повышение производительности: Сегментированный нагрев и поэтапная закалка оптимизируют прочность сцепления между износостойким слоем и основой, продлевая срок службы крыльчатки.

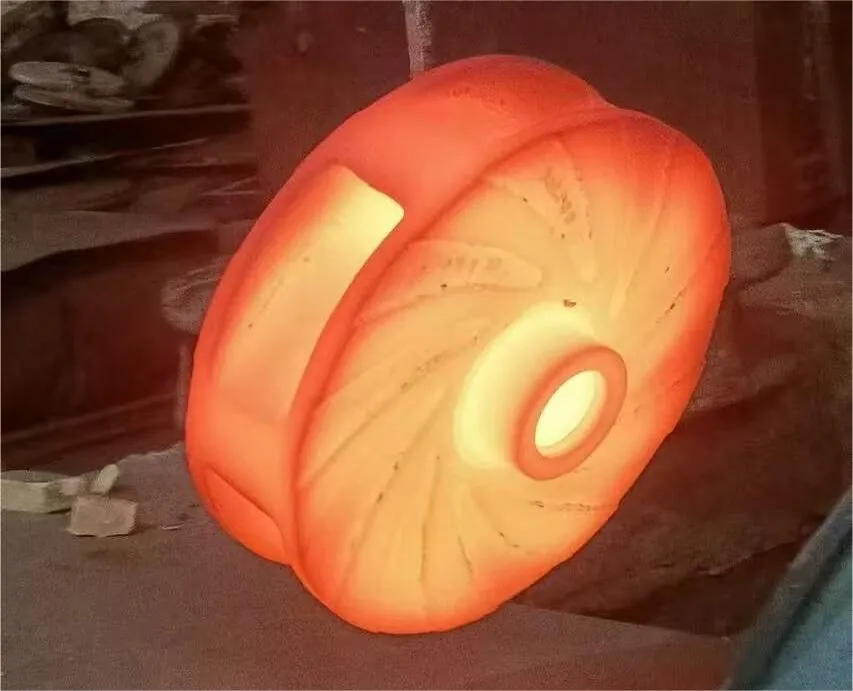

iii. Эффекты применения
Tinda использует материалы с достаточным содержанием хрома и никеля. Усовершенствованные процессы термообработки в соответствии со стандартами немецкого бренда позволяют получать более стабильные и износостойкие материалы, что делает их менее подверженными деформации в условиях интенсивного воздействия окружающей среды.
После вышеупомянутого процесса рабочее колесо и другие компоненты шламового насоса Tinda демонстрируют значительные преимущества в условиях высокой абразивности. Их износостойкость превосходит износостойкость чугуна с высоким содержанием хрома, а коррозионная стойкость подходит для щелочных сред или смешанных сред, что сокращает время технического обслуживания и увеличивает срок службы.
