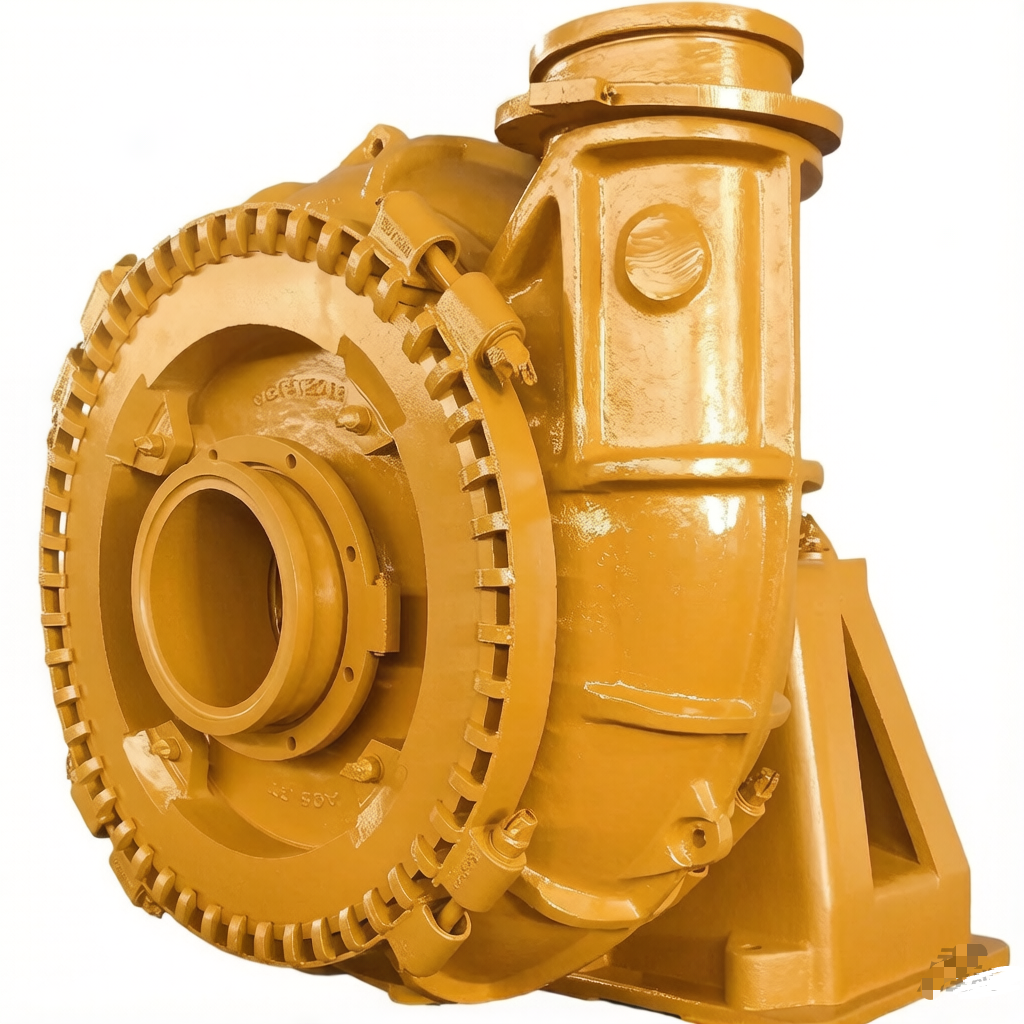

TG(H) Гравийно-песчаный земснарядный насос
Модель: TG(H)
Головка: 5-80м
Размер: 100-400 мм
Емкость: 36-5040м3/ч
Мощность：60-1200квт
Песковые насосы типов TG/TGH предназначены для непрерывной транспортировки высокоабразивных материалов с крупными частицами, которые невозможно перекачать стандартными шламовыми насосами. Данные насосы находят широкое применение при дноуглубительных работах на земснарядах, очистке русел рек, добыче полезных ископаемых, а также перекачке шлаков металлургического производства. Модификация TGH представляет собой высоконапорный песковой насос для подачи среды на большую высоту и на дальние расстояния.
Описание
маркер
Спецификация：
Гравийные насосы типа TG/TG предназначены для непрерывной подачи наиболее сложных высокоабразивных шламов, которые содержат слишком большое количество твердых частиц, чтобы их можно было перекачивать обычным насосом. Они подходят для подачи шламов в горнодобывающей промышленности. Взрывоопасные шламы в металлообрабатывающих цехах. Дноуглубительные работы на земснарядах и в других местах. Насосы типа TH имеют высокий напор.
Основные детали:
Крыльчатка, горловина, переходник на рамную пластину, пластинчатая вставка, чаша, зажимное кольцо, зажимная пластина и т.д.
Основной материал:
Cr27, Cr28 и т.д.
Преимущество:
- Элементы защиты от перегрузки по току изготовлены из твердого никеля, хрома с высоким содержанием хрома и других износостойких материалов, которые имеют длительный срок службы;
- Направление выхода насоса может быть изменено на 360 градусов;
- Он прост в установке и использовании, имеет просторный проточный канал, хорошие показатели NPSH и износостойкости.
- Строгий процесс выплавки и литья сплавов, стандартизированное соотношение редких металлов.
- Строгий процесс термической обработки металла гарантирует, что аксессуары из сплава приобретут максимальную износостойкость и долговечность.
Особенности песковых насосов TG/TGH
-
Большой проточный канал, высокая пропускная способность крупных частиц
Широкий и глубокий проточный канал обеспечивает беспрепятственное прохождение крупных камней, гравия и песка. Насос перекачивает крупнодисперсные среды, недоступные для обычных шламовых насосов.
-
Высокая износостойкость и устойчивость к абразивному износу
Проточные детали из высокохромистого сплава обладают повышенной устойчивостью к удару и истиранию, обеспечивают длительную работу в тяжелых абразивных условиях.
-
Усиленная тяжелая конструкция, стабильная работа
Массивный корпус и усиленный подшипниковый узел обеспечивают высокую жесткость конструкции, минимальную вибрацию и возможность круглосуточной непрерывной работы.
-
Надежная система уплотнений
Многоуровневая герметизация устойчива к высокому давлению и песковому истиранию, исключает попадание песка и протечки воды в тяжелых условиях эксплуатации.
-
Модификация TGH – повышенный напор и дальность подачи
Версия TGH имеет оптимизированную высоконапорную гидравлику, обеспечивает транспортировку среды на большую высоту и на дальние расстояния.
-
Широкая сфера применения
Идеально подходят для земснарядов, дноуглубительных работ, добычи песка, перекачки горных и металлургических шламов, очистки портов и водоемов.
Технические характеристики и эксплуатационные характеристики：
|
Тип насоса
|
Производительность (л/с)
|
Производительность (м³/ч)
|
Напор (м)
|
Частота вращения (об/мин)
|
КПД (%)
|
NPSH (м)
|
Вход (мм)
|
Выход (мм)
|
Макс. диаметр частиц (мм)
|
|---|---|---|---|---|---|---|---|---|---|
|
6/4D-TG
|
10–70
|
36–252
|
3,5–51
|
600–1400
|
30–50
|
2,5–3,5
|
150
|
100
|
82
|
|
8/6E-TG
|
38–161
|
137–380
|
10–48
|
800–1400
|
50–60
|
3,0–4,5
|
200
|
150
|
127
|
|
10/8S-TG
|
60–272
|
220–1000
|
13–50
|
500–1000
|
45–65
|
3,0–7,5
|
250
|
200
|
178
|
|
10/8F-TG
|
220–1000
|
13–50
|
500–1000
|
45–65
|
3,0–7,5
|
250
|
200
|
178
|
|
|
12/10F-TG
|
100–420
|
360–1520
|
11–58
|
400–850
|
50–70
|
2,0–4,5
|
300
|
250
|
220
|
|
12/10G-TG
|
100–420
|
360–1520
|
11–58
|
400–850
|
50–70
|
2,0–4,5
|
300
|
250
|
220
|
|
14/12G-TG
|
140–880
|
500–3100
|
6–66
|
300–700
|
60–68
|
2,0–8,0
|
350
|
300
|
241
|
|
18/16G-TG
|
240–1060
|
860–3800
|
9–48
|
250–500
|
60–72
|
3,0–6,0
|
450
|
400
|
254
|
|
18/16T-TG
|
240–1060
|
860–3800
|
9–48
|
250–800
|
60–72
|
3,0–6,0
|
450
|
400
|
254
|
|
10/8S-TGH (высоконапорный)
|
110–360
|
600–2200
|
18–80
|
500–950
|
60–72
|
2,0–5,0
|
250
|
200
|
180
|
|
12/10T-TGH (высоконапорный)
|
170–260
|
400–1290
|
28–78
|
350–700
|
60–72
|
2,0–8,0
|
300
|
250
|
210
|
|
16/14TU-TGH (высоконапорный)
|
200–1000
|
720–3600
|
20–72
|
300–500
|
60–72
|
3,0–6,0
|
400
|
350
|
230
|
Примечание: H – это модель с высоким напором и внутренней конструкцией высокого давления
