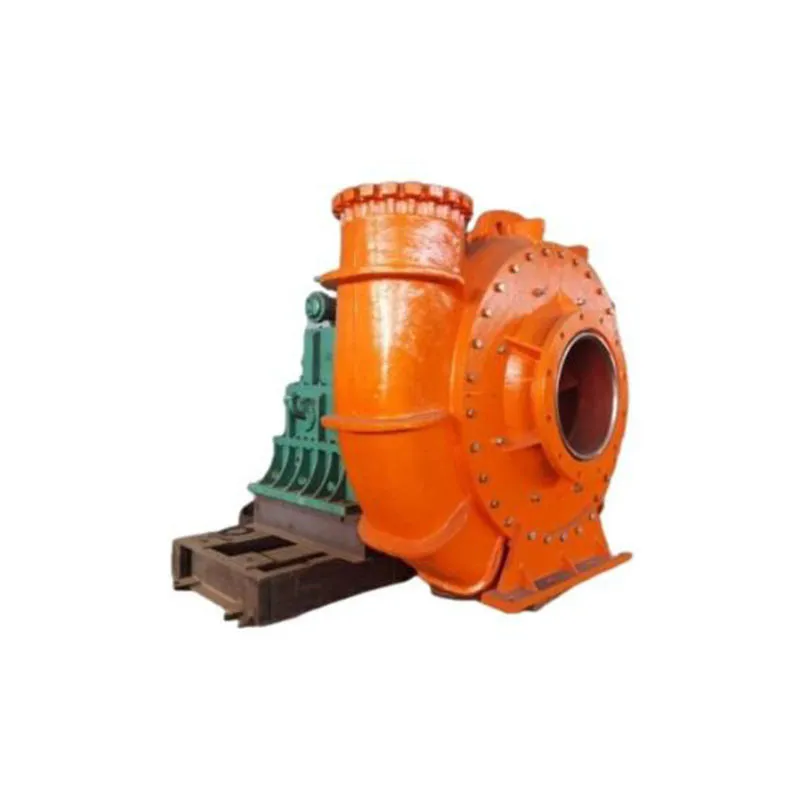

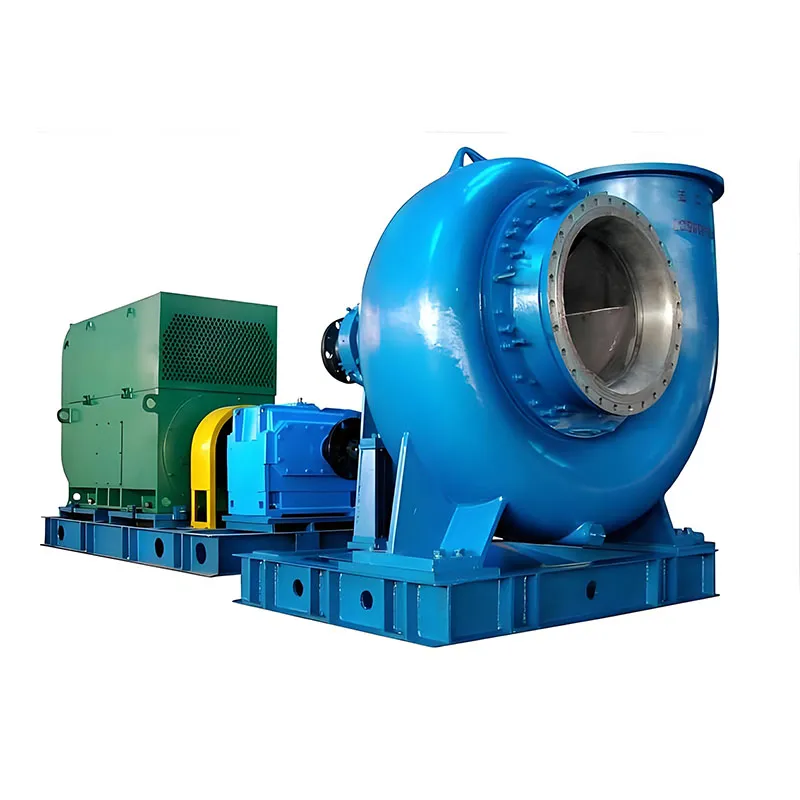

TG(H) Гравийно-песчаный земснарядный насос
Модель: TG(H)
Головка: 5-80м
Размер: 100-400 мм
Емкость: 36-5040м3/ч
Мощность：60-1200квт
Песковые насосы типов TG/TGH предназначены для непрерывной транспортировки высокоабразивных материалов с крупными частицами, которые невозможно перекачать стандартными шламовыми насосами. Данные насосы находят широкое применение при дноуглубительных работах на земснарядах, очистке русел рек, добыче полезных ископаемых, а также перекачке шлаков металлургического производства. Модификация TGH представляет собой высоконапорный песковой насос для подачи среды на большую высоту и на дальние расстояния.
Особенности песковых насосов TG/TGH
-
Большой проточный канал, высокая пропускная способность крупных частиц
Широкий и глубокий проточный канал обеспечивает беспрепятственное прохождение крупных камней, гравия и песка. Насос перекачивает крупнодисперсные среды, недоступные для обычных шламовых насосов.
-
Высокая износостойкость и устойчивость к абразивному износу
Проточные детали из высокохромистого сплава обладают повышенной устойчивостью к удару и истиранию, обеспечивают длительную работу в тяжелых абразивных условиях.
-
Усиленная тяжелая конструкция, стабильная работа
Массивный корпус и усиленный подшипниковый узел обеспечивают высокую жесткость конструкции, минимальную вибрацию и возможность круглосуточной непрерывной работы.
-

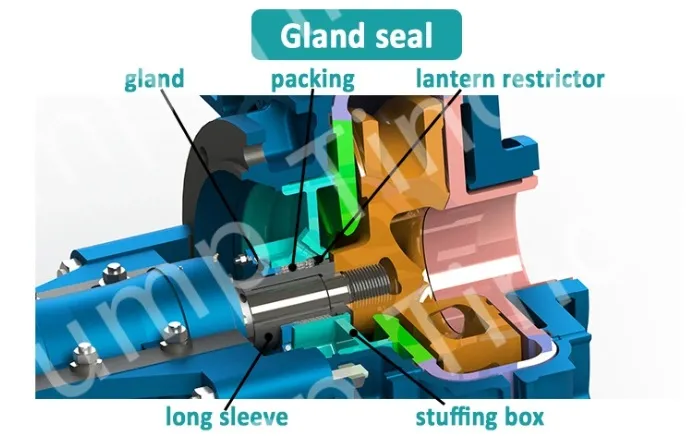

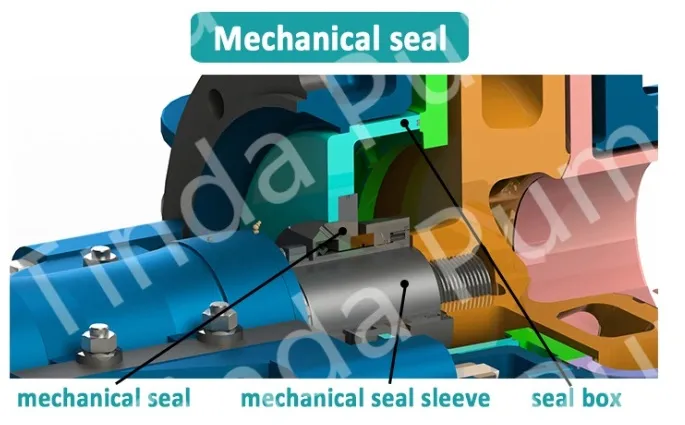

Надежная система уплотнений
Многоуровневая герметизация устойчива к высокому давлению и песковому истиранию, исключает попадание песка и протечки воды в тяжелых условиях эксплуатации.
-
Модификация TGH – повышенный напор и дальность подачи
Версия TGH имеет оптимизированную высоконапорную гидравлику, обеспечивает транспортировку среды на большую высоту и на дальние расстояния.
-
Широкая сфера применения
Идеально подходят для земснарядов, дноуглубительных работ, добычи песка, перекачки горных и металлургических шламов, очистки портов и водоемов.
Описание
маркер
Спецификация：

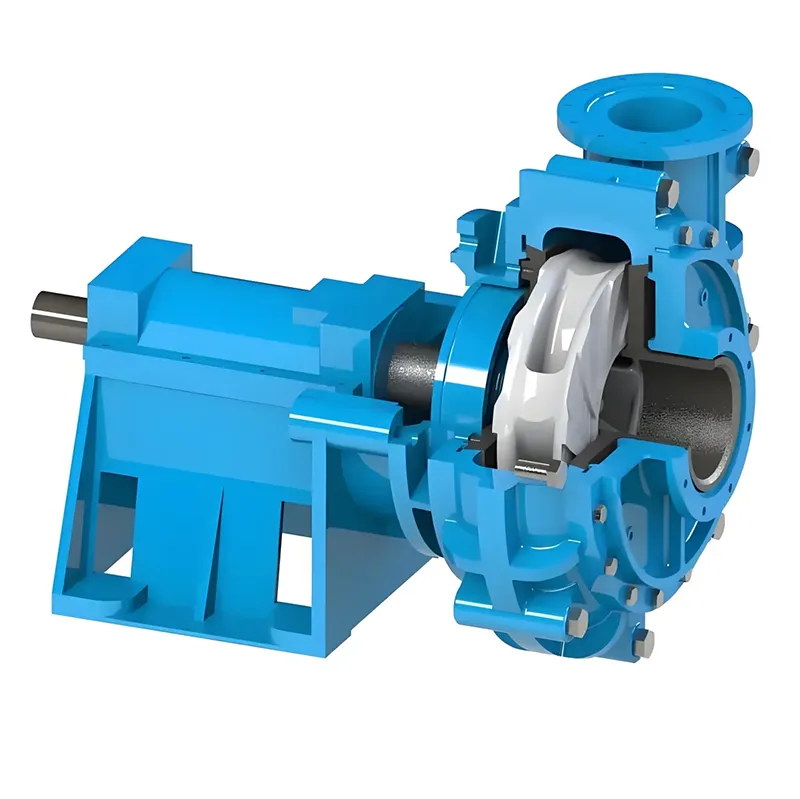

Центробежные горизонтальные шламовые насосы большой мощности серии TH предназначены для непрерывной перекачки высокоабразивных плотных шламов в технологических процессах от подачи в гидроциклон до повторного измельчения, флотации и образования хвостов. Шламовые насосы серии TH используются для перекачки сильно абразивных шламов, шламов высокой плотности и шламов с высоким напором в горнодобывающей, металлургической, угольной промышленности, энергетике, производстве строительных материалов и других отраслях промышленности.
Основные детали:

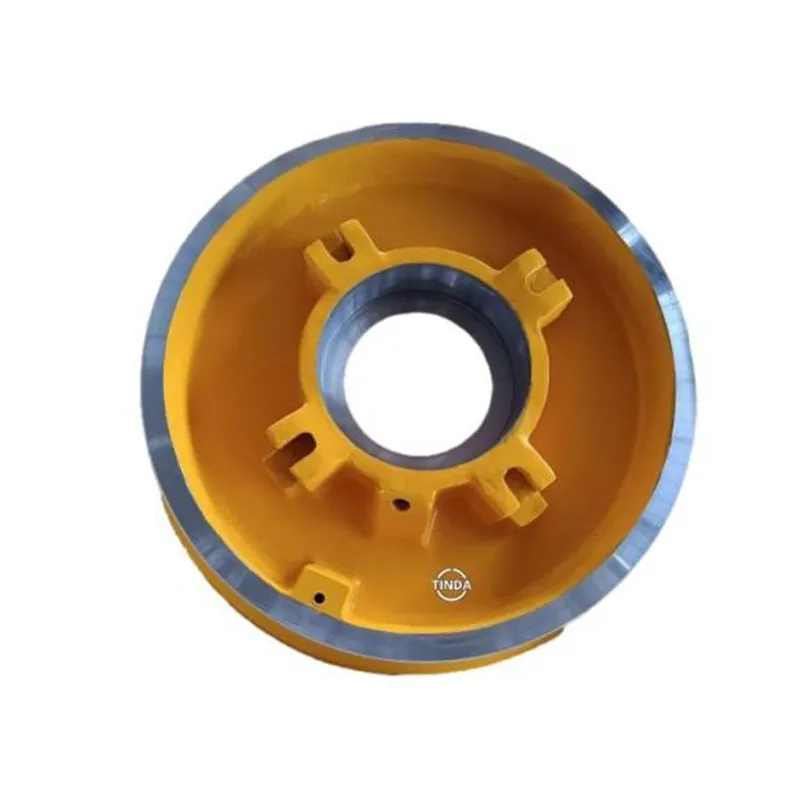

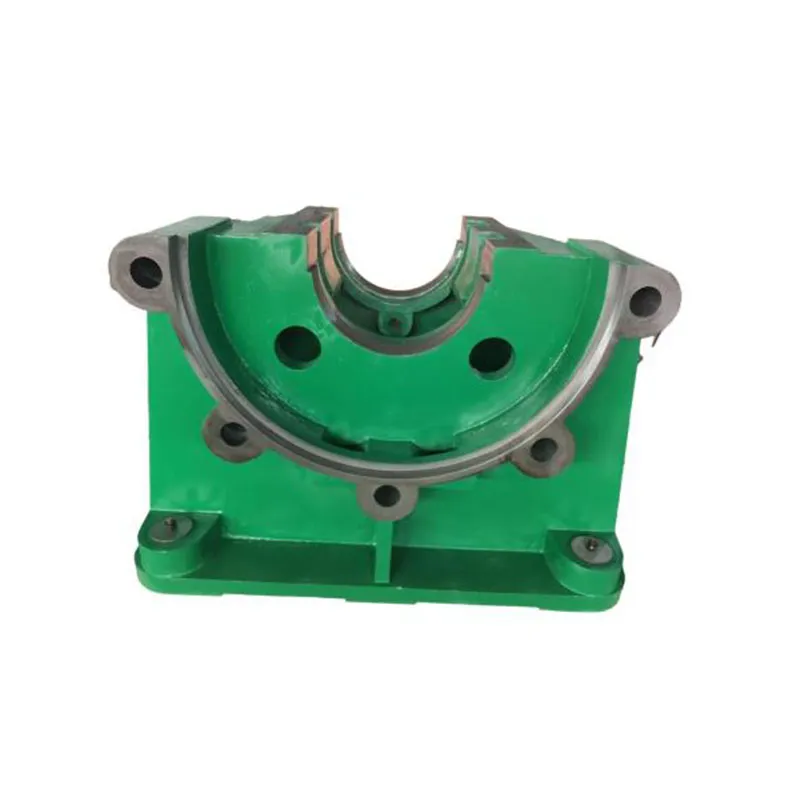

Рабочее Колесо, Вкладыш, Сальник, Уплотнение Расширителя, Спираль, Корпус, Подшипниковый Узел, Основание Насоса И Т.д.
Основной материал:
Cr27, Cr28, CD4MCu и т.д.
Преимущество:
1.Он может использоваться в различных условиях труда и является наиболее часто используемым продуктом.
2.Обладает высокой износостойкостью и твердостью более 60.
3.Запасные части стандартизированы и их легко приобрести.
4.Строгий процесс выплавки и литья сплавов, стандартизированное соотношение редких металлов.
5.Строгий процесс термической обработки металла гарантирует, что аксессуары из сплава приобретут максимальную износостойкость и долговечность.
Часто используется под названиями: горнодобывающий насос, песковый насос, насос для хвостов, шламовый насос серии AH.
Технические характеристики и эксплуатационные характеристики：
| тип | Материал | Допустимая макс. | Производительность чистой воды | Лопасть вентилятора | |||||
| Лайнер | Крыльчатка | Мощность | Вместимость Q | Головка | Скорость | Макс | Диаметр | ||
| P(Квт) | H(м) | N(об/мин) | Скорость | D(мм) | |||||
| m³/h | l/s | η(%) | |||||||
| 1.5/1 B-TH | M | M | 15 | 12.6–28.8 | 3.5-8 | 6–68 | 1200–3800 | 40 | 152 |
| RU | RU | 10.8–25.5 | 3-7 | 7–52 | 1400–3400 | 35 | |||
| 2/1.5 B-TH | M | M | 15 | 32.4–72 | 9-20 | 6–58 | 1200–3200 | 45 | 184 |
| RU | RU | 25.2–54 | 7-15 | 5.5–41 | 1000–2600 | 50 | 178 | ||
| 3/2 C-TH | M | M | 30 | 39.6–86.4 | 11-24 | 12–64 | 1300–2700 | 55 | 214 |
| RU | RU | 36–75.6 | 10-21 | 13–46 | 1300–2300 | 60 | 213 | ||
| 4/3 C-TH | M | M | 30 | 86.4–198 | 24-25 | 9–52 | 1000–2200 | 71 | 245 |
| RU | RU | 79.2–180 | 22-50 | 5–34.5 | 800–1800 | 59 | |||

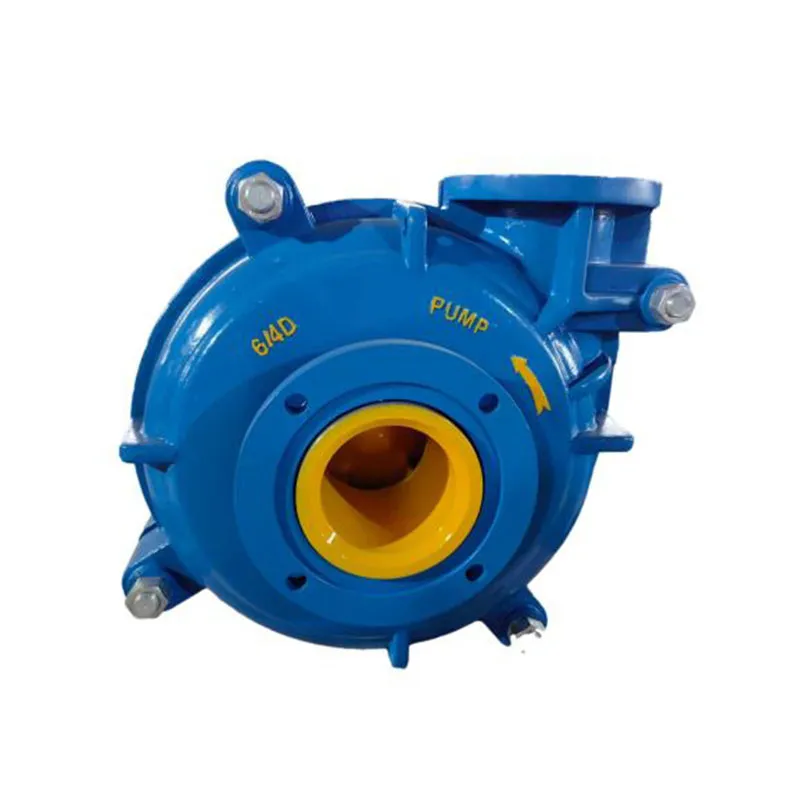

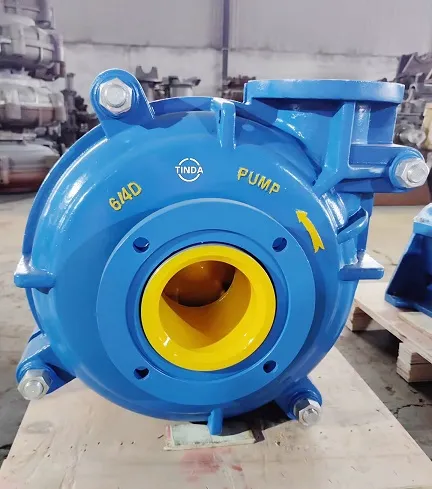

| 6/4 D-TH | M | M | 60 | 162–360 | 40-100 | 12–56 | 800–1550 | 65 | 365 |
| RU | RU | 144–324 | 40-90 | 12–45 | 800–1350 | 65 | |||
| 8/6 R-TH | M | M | 300 | 360–828 | 100-230 | 10–61 | 500–1140 | 72 | 510 |
| RU | RU | 324–720 | 90-200 | 7–49 | 400–1000 | 65 | |||
| 10/8 ST-TH | M | M | 560 | 612–1368 | 170-380 | 11–61 | 400–850 | 71 | 686 |
| RU | RU | 540–1188 | 150-330 | 12–50 | 400–750 | 75 | |||
| 12/10 ST-TH | M | M | 560 | 936–1980 | 260-550 | 7–68 | 300–800 | 82 | 762 |
| RU | RU | 720–1620 | 200-450 | 7–45 | 300–650 | 80 | |||
| 14/12 ST-TH | M | M | 560 | 1260–2772 | 350-770 | 13–63 | 300–600 | 77 | 965 |
| RU | RU | 1152–2520 | 320-700 | 13–44 | 300–500 | 79 | |||
| 16/14 TU-TH | M | M | 1200 | 1368–3060 | 380-850 | 11–63 | 250–550 | 79 | 1067 |
| 20/18 TU-TH | M | M | 1200 | 2520–5400 | 700-1500 | 13–57 | 200–400 | 85 | 1370 |
Примечание:
1.Для более подробного выбора расхода, резьбы, удельного веса и мощности оборудования, пожалуйста, проконсультируйтесь с нами.
2. “M” означает износостойкий материал из сплава, “RU” – резиновый материал.
Область применения и эталонные серии:

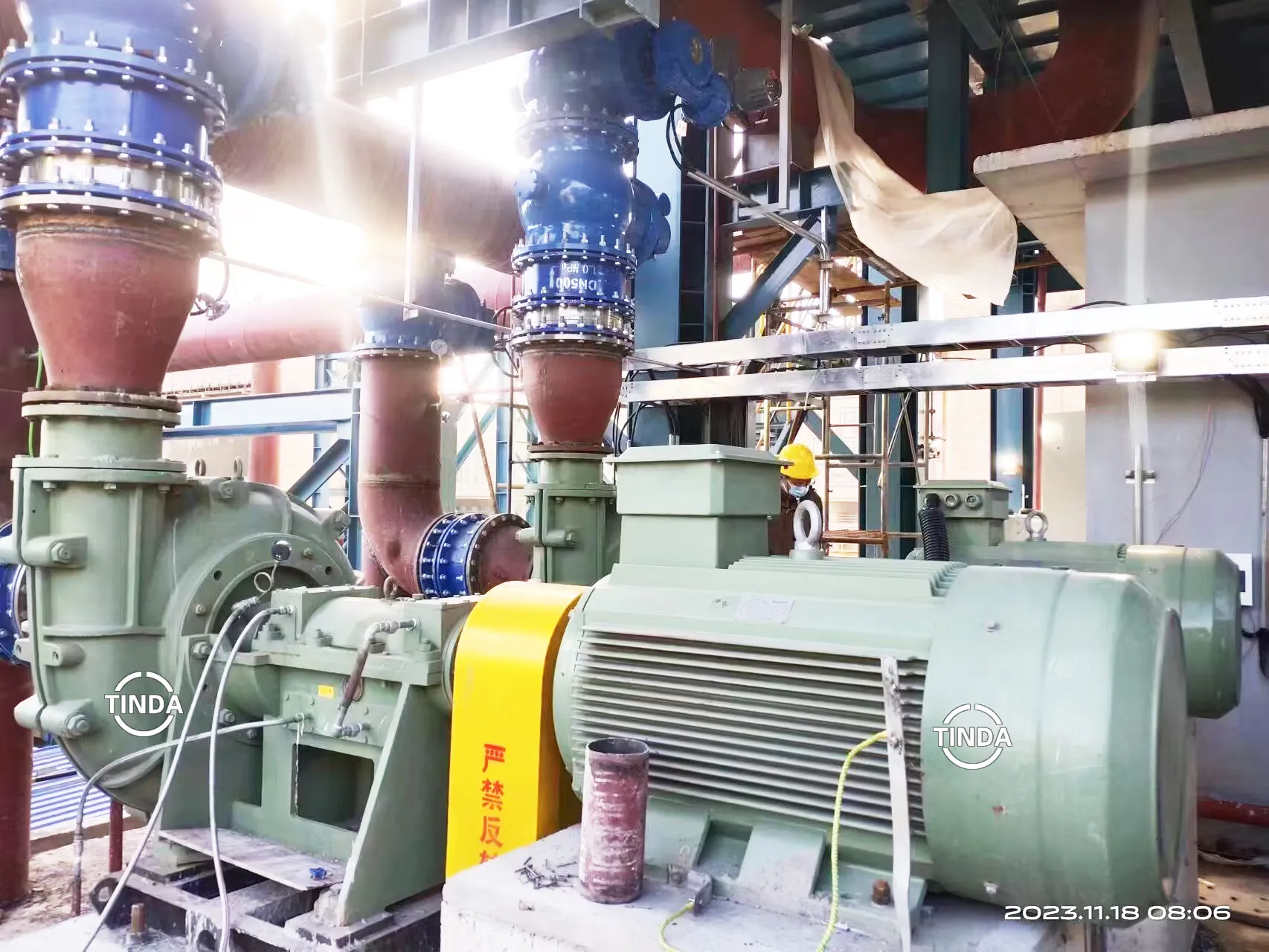

Шламовые насосы TH широко используются в горнодобывающей промышленности, при добыче угля, на электростанциях, в металлургии, нефтехимии, производстве строительных материалов, при дноуглублении и в других отраслях промышленности и т.д. Он используется на различных рабочих площадках, включая подающий насос гидроциклона, подающий насос магнитного сепаратора, подающий шламовый насос (подающий насос загустителя, подающий насос фильтрующего сепаратора), флотационный подающий насос, подающий насос с вибрационным ситом, подающий насос высокого давления для встряхивания, насос для концентрата, хвостовой насос.
Типичные области применения:
1. Установки для обогащения угля
2. Добыча полезных ископаемых
3. Нефть и газ
4. Заводы по производству песка и гравия
5. Выемка грунта для добычи минеральных песков
6. Установки для обработки золы при электростанциях
